TR96YD系列多功能電力質量監控儀表

TR系列電力儀表

TR96YD系列多功能電力質量監控儀表，是東瑞電氣推出的新一代高端多功能電力質量監測、分析儀表，適用于智能化中、低壓變配電系統。

TR96YD系列多功能電力質量監控儀表，具有精確的電力參數測量、四象限電能計量、電能質量分析、波形捕捉與故障波形記錄、可編程越限報警、事件順序記錄、參數趨勢記錄等功能；配有豐富的輸入輸出接口，可用于現場設備狀態的監測和控制；TR96YD系列多功能電力質量監控儀表，還集成了工業標準的通訊接口（具有RS485通訊接口和以太網通訊接口），可與各種智能配電系統和能量管理系統集成，共享豐富的監測數據和電能質量數據；掉電或在電力質量惡劣的環境下，儀表所設定的參數、累計的電能值都不會丟失。

應用領域

TR96YD系列多功能電力質量監控儀表，可作為電力自動化系統的前端采集終端（RTU），也可以作為配電系統的多功能電力質量監測、分析儀表，其應用范圍非常廣泛。由于采用了先進的真有效值測量方法和數字信號處理技術，TR96YD系列多功能電力質量監控儀表非常適用于非線性負荷系統等電力質量惡劣的環境或?qū)﹄娏|(zhì)量要求很高的系統（可作為軌道交通、航站樓等國家重要項目的電力監控終端）。TR96YD系列多功能電力質量監控儀表具有完善的電能計量功能，也適合于需要進行電力能源管理或成本控制的場合。

選型說明

產品特點

通用技術指標

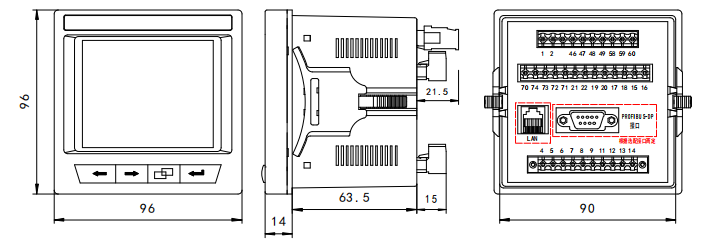

外形尺寸及安裝方式

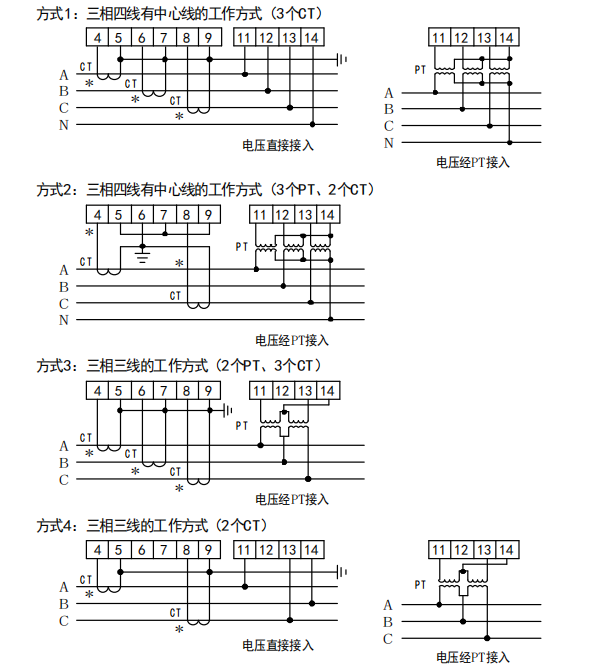

接線方式

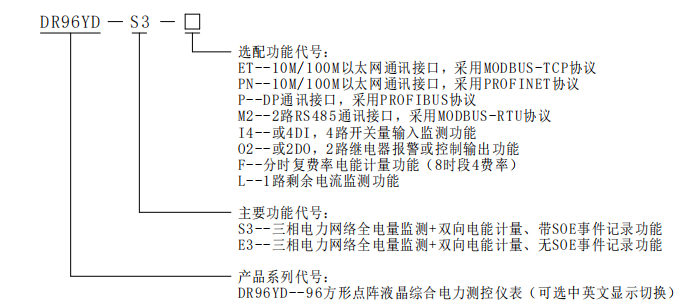

訂貨說明

2023-03-10_161544

具有完善的電力參數測量功能，可測量顯示三相電力網絡中U、I、P、Q、S、PF、F等全部電力參數，其中U、I、F的準確度等級可達0.2級,其余電量的準確度等級為0.5級。
全漢化液晶顯示，人機界面清晰易懂，操作整定極為方便。
配套專用剩余電流互感器，可測量線路中的剩余電流，測量剩余電流范圍：AC0～1500mA，準確度等級：0.5級。
具有CMC計量三相有功電能和無功電能的功能，有功電能準確度等級: 0.5S級，無功電能準確度等級: 2級。
可采集并發送4路開關狀態量，并可輸出2路遙控信號，輸出脈沖寬度可設置。
具有過流報警和跳閘功能，設有兩段復合電壓相過電流保護。當被保護線路發生故障，保護投入工作，如果測量到的電流超過預先設定的定值，持續時間大于整定延時，保護動作出口。各段保護是否經復合電壓閉鎖，各段的低壓起動值可以獨立整定，所以也可以作為電流閉鎖電壓保護。
具有過壓報警和跳閘功能，裝置設置了過壓保護，母線接入相電壓，當相電壓高于整定電壓時，延時一段時間，過壓保護動作。
具有失壓報警和跳閘功能，當測量電壓小于定值，并達到設定延時，立即報警并跳閘。
具有電能質量統計功能，統計的數據包括：電壓/電流不平衡度；電壓/電流的2～47次諧波含量的監測；電壓、電流通道的諧波畸變率。
具有計算需量周期內最大需量功能，需量周期默認為15分鐘，滑差時間1、3、5、15分鐘任選。
具有含時標的變化數據上報功能，當測量數據變化大于設定值，立即產生帶時標的數據，該數據包含了變化前后的具體數值，以及變化的時間。故障信息的分辨率為20毫秒，即每個周期進行監測，可以保證故障數據的完整。
具有錄波功能，每個錄波真實反映了故障前后的電壓/電流的狀態。
具有事件記錄功能，最多可記錄16條事件，記錄的各項數據可傳送到管理單元或監控系統。
遠方通訊接口可選配2種方式：a)10M/100M以太網通訊接口，可采用MODBUS-TCP協議或IEC870－5－104中規定協議；b)工業標準RS-485通訊接口，MODBUS-RTU協議，多種波特率可選。
可選擇多時段分時計量電能功能。

技術參數		指標
精度等級		U、I、F為0.2級，P、Q為0.5級，有功電能為0.5級，無功電能為2級
顯示方式		大屏幕點陣液晶顯示，可編程設置為手動切換或自動循環
電源	工作范圍	AC、DC 85V～265V
電源	功耗	≤8VA
輸入測 量	網 絡	三相四線、三相三線2CT、三相三線3CT、單相
	額定值	線電壓：AC100V（經PT）、380V、480V；電流：AC1A、5A（訂貨時標明電壓、電流變比）
	剩余電流	外置配套剩余電流互感器，測量剩余電流范圍：AC 0～1500mA
	過負荷	持續：1.2倍；瞬時：電壓2倍（10秒），電流10倍（5秒）
	功耗	電壓回路功耗< 0.1VA（每相）電流回路功耗<0.5VA（每相）
	阻抗	電壓回路阻抗> 500kΩ；電流回路阻抗< 20mΩ
	頻率	50Hz或60Hz(出口項目需標明電網頻率)
	諧波	電壓、電流2～47次諧波含量監測；電壓、電流各通道THD（總諧波失真）電力質量分析
電能計量		雙向有功、無功電能計量，帶復費率電能計量功能的表可設置8個時段4種費率
時鐘準確度		誤差≤0.5s/d
SOE事件記錄		16條DI變位順序記錄，分辨率為2ms
波形記錄		記錄觸發點前后各5個周波的電壓和電流波形，觸發條件可設
擴展功能	數字通訊接口	標配一路RS-485接口，MODBUS-RTU規約；可選配1個10M/100M以太網通訊接口，可采用MODBUS-TCP協議或IEC870－5－104中規定協議
	脈沖輸出	標配2路電能脈沖輸出（集電極開路的光耦輸出）
	開關量輸入	可選配2～4路開關量輸入，干接點方式
	開關量輸出	可選配2路常開觸點的繼電器輸出，可作為報警/跳閘用，也可作為通訊分合閘用，繼電器觸點容量：AC220V/5A
工作環境		-10～60℃，相對濕度≤93%，無腐蝕氣體，海拔高度≤2500m
隔離耐壓		電源/輸入/輸出之間耐壓>2kV
外形尺寸		96×96×108mm
